เครื่องวิเคราะห์ความสั่นสะเทือน สำหรับ Predictive Maintenance วิเคราะห์ความสั่นสะเทือนแบบ 3 ช่องสัญญาณ

Data sheets & manuals

Data sheet (สเปคเครื่องมือ)

Step by step (คู่มือการใช้งาน)

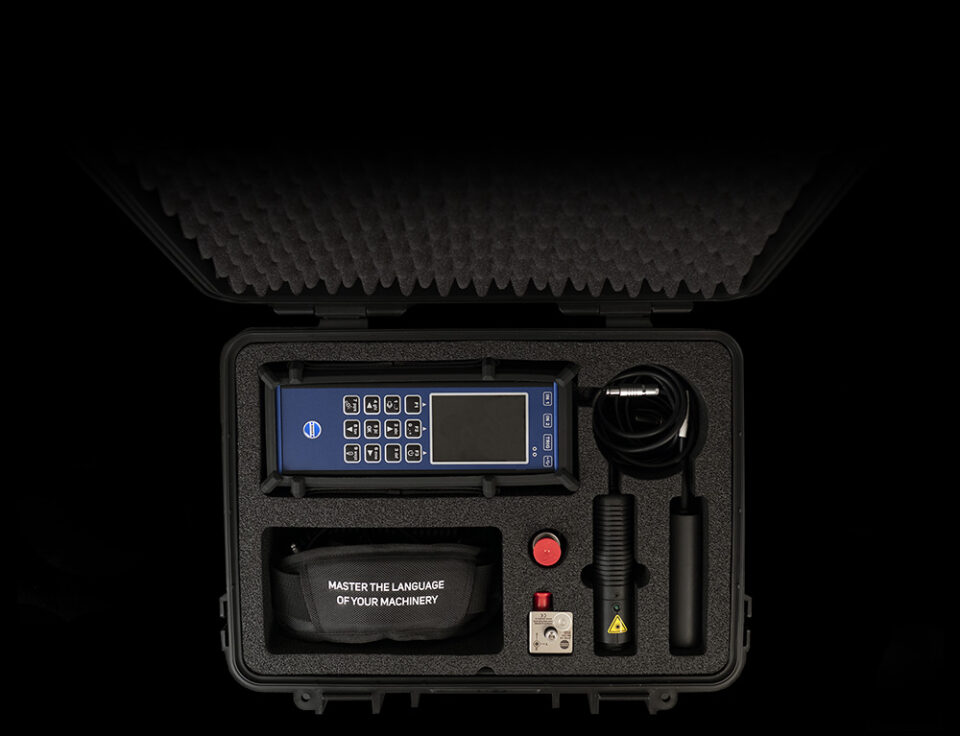

ADASH A4300 – VA3 Pro

VIBRATIONS ANALYSER

เครื่องวิเคราะห์และเก็บข้อมูลความสั่นสะเทือนขั้นสูง (3-Channel Vibration Analyzer)

ยกระดับงานซ่อมบำรุงเชิงคาดการณ์ (Predictive Maintenance) ด้วยเครื่องวิเคราะห์ความสั่นสะเทือนแบบ 3 ช่องสัญญาณ ที่ผสานความคล่องตัวเข้ากับขีดความสามารถในการวิเคราะห์ขั้นสูงจบในเครื่องเดียว

• การเชื่อมต่อ 3 ช่องสัญญาณ (3-Channel Inputs): รองรับเซนเซอร์วัดความสั่นสะเทือน 2 ช่องสัญญาณ (2 AC/DC) และเซนเซอร์วัดความเร็วรอบ (Tacho) 1 ช่อง ตอบโจทย์การทำ Balancing ได้

• หน้าจอสีขนาดใหญ่ (High-Resolution Color Display): แสดงผลกราฟ Spectrum และ Time Waveform ได้อย่างคมชัด อ่านค่าและวิเคราะห์ผลหน้างานได้ง่ายแม้ทำงานในพื้นที่แสงจ้า

• น้ำหนักเบาแต่แข็งแกร่ง (Rugged & Lightweight): ออกแบบมาเพื่อลุยงานหนักในโรงงานอุตสาหกรรม แต่คงความกะทัดรัด คล่องตัว ช่วยให้ช่างหน้างานทำงานได้สะดวกรวดเร็ว

นี่คือเครื่องมือที่ออกแบบมาให้ครอบคลุมทั้งงานเก็บข้อมูลประจำเดือน งานวิเคราะห์แก้ปัญหาเฉพาะหน้า และงานถ่วงสมดุลไดนามิก (Dynamic Balancing) การลงทุนกับ VA3 Pro จะช่วยให้ทีมซ่อมบำรุงตรวจจับปัญหาและลด Downtime ได้อย่างเฉียบขาด พร้อมการดูแลและการสนับสนุนทางเทคนิคอย่างใกล้ชิดจากทีมวิศวกรผู้เชี่ยวชาญของ บริษัท มัทนีภัณฑ์ จำกัด (Mataneepan Co., Ltd.)

โหมดการทำงานที่ครอบคลุมทุกการวิเคราะห์ (Comprehensive Measurement Modules)

• Analyzer & Route Collector: เก็บข้อมูลตามเส้นทาง (Route) และวิเคราะห์สเปกตรัมความละเอียดสูง เหมาะอย่างยิ่งสำหรับผู้ที่ต้องการยกระดับทักษะการวิเคราะห์สู่มาตรฐานระดับ Category II

• Expert System (FASIT): ระบบผู้เชี่ยวชาญช่วยวิเคราะห์และชี้เป้าสาเหตุของความสั่นสะเทือนโดยอัตโนมัติ (เช่น ความไม่สมดุล, การเยื้องศูนย์, สภาพตลับลูกปืน)

• Dynamic Balancer: โปรแกรมถ่วงสมดุลภาคสนามแบบ 1 และ 2 ระนาบ (Single/Dual Plane) จบงานแก้สั่นได้ทันทีโดยไม่ต้องถอดชิ้นส่วนเครื่องจักร

• Raw Signal Recorder: ฟังก์ชันบันทึกสัญญาณดิบแบบต่อเนื่อง (Time Signal) เพื่อนำกลับไปประมวลผลและวิเคราะห์ย้อนหลังในซอฟต์แวร์ DDS ได้อย่างละเอียดทุกช่วงเวลา

Key Functions (ฟังก์ชันการทำงานหลัก)

ฟังก์ชันการทำงานหลัก (Main Menu & Modules) รองรับการปรับแต่งฟังก์ชันให้เหมาะสมกับหน้างานจริงของคุณ:

• ใช้งานฟรีทันที 3 โมดูล: Meter (วัดค่าพื้นฐาน), FASIT (วิเคราะห์ปัญหาอัตโนมัติ) และ Strobo (ไฟแฟลช)

• รองรับการอัปเกรดโมดูลเสริม: ปลดล็อกขีดความสามารถให้เป็นเครื่องมือระดับโปรด้วยโมดูล Analyzer, Route, Balancer, Recorder, Run Up และ Ultrasound ตามความต้องการใช้งานของคุณ

โหมด METER (พร้อมใช้งานทันที ไม่มีค่าใช้จ่ายเพิ่มเติม!) เริ่มต้นการบำรุงรักษาเชิงคาดการณ์ได้ทันทีด้วยโมดูล Meter ที่แถมมาให้ในตัวเครื่องครอบคลุมทุกพารามิเตอร์สำคัญที่คุณต้องรู้ในการประเมินสุขภาพเครื่องจักร ไม่ว่าจะเป็น ค่าความสั่นสะเทือนโดยรวม (RMS, 0-Peak), กราฟความถี่ (FFT Spectrum), รูปคลื่นสัญญาณดิบ (Time Signal), การแยกย่านความถี่ (Frequency Bands), ระยะกระจัด (Displacement) ไปจนถึงการวัดอุณหภูมิ (Temperature) ครบจบในโมดูลเดียว

โหมด FASIT (ระบบวิเคราะห์อัตโนมัติ) เปลี่ยนงานวิเคราะห์กราฟที่ซับซ้อนให้เป็นเรื่องง่ายด้วย FASIT (Fault Source Identification Tool) นวัตกรรมระบบผู้เชี่ยวชาญที่จะช่วยคุณ “สแกนและชี้เป้า” ปัญหาของเครื่องจักรได้ทันทีแบบอัตโนมัติ ไม่ว่าความสั่นสะเทือนนั้นจะเกิดจากสาเหตุต่างๆ เครื่องก็จะประมวลผลและสรุปสาเหตุให้คุณทราบทันทีบนหน้าจอ

• ความไม่สมดุล (Unbalance)
• การเยื้องศูนย์ (Misalignment)
• การหลวมตัวของโครงสร้าง (Looseness)
• ปัญหาตลับลูกปืนชำรุด (Bearing faults)

โหมด STROBO (ตรวจสอบชิ้นส่วนหมุน – ไม่มีค่าใช้จ่ายเพิ่มเติม!) เช็กความผิดปกติของชิ้นส่วนได้ทันทีโดยไม่ต้องหยุดเครื่องจักร! เพียงเปิดฟังก์ชัน Stroboscope ระบบไฟแฟลชจะทำให้ภาพการหมุนของเครื่องจักร “หยุดนิ่ง” ในสายตาของคุณ ช่วยให้สังเกตรอยร้าว การหลวม หรือความผิดปกติของชิ้นส่วนหมุนได้อย่างชัดเจน และยังสามารถใช้วัดความเร็วรอบการทำงาน (RPM) ของเครื่องจักรได้อย่างแม่นยำ

โหมด ANALYZER: เจาะลึกทุกการวิเคราะห์ ปรับแต่งได้ดั่งใจ ยกระดับการแก้ปัญหาเครื่องจักรให้เป็นมืออาชีพยิ่งขึ้น! โมดูล Analyzer ให้คุณกำหนดค่าพารามิเตอร์การวัดได้อย่างอิสระ ไม่ว่าจะเป็นการกำหนดช่วงความถี่ หรือความละเอียดในการเก็บข้อมูล รองรับตั้งแต่การวัดค่าพื้นฐาน ไปจนถึงการดูกราฟ Orbits ขั้นสูง

ความพิเศษคือคุณไม่จำเป็นต้องเสียเวลาวัดทีละค่า เพราะเมื่อตั้งค่าเสร็จสิ้น เครื่องสามารถดึงข้อมูลทุกพารามิเตอร์ที่คุณต้องการออกมาได้ “พร้อมกันในครั้งเดียว” ช่วยให้คุณวิเคราะห์ปัญหาได้แม่นยำและประหยัดเวลาหน้างานได้อย่างมหาศาล

โหมด ROUTE: จัดการแผนการวัดเครื่องจักรให้เป็นระบบและตรวจสอบได้ เปลี่ยนงานเดินเก็บข้อมูลความสั่นสะเทือนให้เป็นเรื่องง่าย ไร้ข้อผิดพลาด! เพียงคุณสร้างเส้นทางและจุดวัดล่วงหน้าบนคอมพิวเตอร์ผ่านซอฟต์แวร์ DDS (ใช้งานได้ทันทีในเวอร์ชันฟรี) จากนั้นนำเครื่องไปเดินวัดตามจุดที่หน้าจอระบุ

เมื่อเสร็จงาน เพียงแค่ซิงก์ข้อมูลกลับเข้าคอมพิวเตอร์ คุณก็สามารถดูวิวัฒนาการหรือแนวโน้มความผิดปกติของเครื่องจักร (Trend) ได้อย่างรวดเร็ว ช่วยให้การวางแผนซ่อมบำรุงล่วงหน้ามีความแม่นยำสูงสุด

โหมด BALANCER: จบปัญหาเครื่องจักรสั่น ด้วยฟังก์ชันถ่วงสมดุลภาคสนาม ไม่ต้องเสียเวลาถอดรื้อชิ้นส่วนส่งซ่อม! โมดูล Balancer เปลี่ยนเครื่องวิเคราะห์ของคุณให้เป็นอุปกรณ์แก้ปัญหาหน้างานแบบเต็มรูปแบบ รองรับการทำบาลานซ์ทั้งแบบ 1 และ 2 ระนาบ (Single/Dual Plane) ช่วยให้คุณคำนวณน้ำหนักและตำแหน่งที่ต้องถ่วงได้อย่างรวดเร็วและแม่นยำ ไม่ว่าจะเป็นพัดลมขนาดใหญ่, โบลเวอร์ หรือสปินเดิล ก็สามารถลดความสั่นสะเทือนและนำเครื่องจักรกลับมาเดินระบบต่อได้ทันที

โหมด RECORDER: จำลองเครื่องจักรไว้บน PC วิเคราะห์ซ้ำได้ไม่จำกัด ฟังก์ชันพิเศษที่จะเปลี่ยนรูปแบบการทำงานหน้างานของคุณไปตลอดกาล! ด้วยโหมด Recorder เครื่องจะทำการบันทึกข้อมูลสัญญาณความสั่นสะเทือนดิบ (Raw Signal) ทั้งหมดเก็บไว้ ทำให้คุณไม่ต้องเสียเวลายืนเซ็ตค่าและวิเคราะห์อยู่ที่หน้าเครื่องจักร

เมื่อกลับถึงออฟฟิศ คุณสามารถนำข้อมูลมาเปิดเล่น (Play) ซ้ำแล้วซ้ำเล่าบน PC พร้อมทั้งสามารถปรับเปลี่ยนเงื่อนไขการวิเคราะห์ใหม่ได้ทั้งหมดตามต้องการ หมดปัญหาการเก็บค่ามาไม่ครบหรือตั้งค่าผิด เพราะคุณสามารถดึงกราฟใหม่จากสัญญาณดิบได้ทันทีโดยไม่ต้องกลับไปหน้างานอีกรอบ!

โหมด RUN UP: จับทุกความผิดปกติในช่วงสตาร์ทและหยุดเครื่องจักร

เจาะลึกพฤติกรรมของเครื่องจักรในจังหวะที่สำคัญที่สุด! โหมด Run Up นำความยืดหยุ่นในการตั้งค่าของโมดูล Analyzer มาผสานกับระบบ “ทริกเกอร์บันทึกข้อมูลอัตโนมัติ”

คุณไม่จำเป็นต้องกะจังหวะกดบันทึกเอง แต่สามารถตั้งเงื่อนไขให้เครื่องเก็บข้อมูลตามความเร็วรอบที่เปลี่ยนไป หรือตามระยะเวลาที่กำหนด ได้อย่างแม่นยำ ช่วยให้คุณวิเคราะห์ปัญหาเรโซแนนซ์ (Resonance) หรือค้นหาความเร็วรอบวิกฤตที่ทำให้เครื่องจักรสั่นรุนแรงได้อย่างเฉียบขาด

โหมด ULTRASOUND: ได้ยินในสิ่งที่หูมนุษย์ไม่ได้ยิน เพื่อการป้องกันที่เหนือกว่า ขยายขีดความสามารถเครื่อง VA3 Pro ของคุณให้เป็นมากกว่าเครื่องวัดความสั่นสะเทือน! โมดูล Ultrasound ช่วยให้คุณค้นหาความผิดปกติที่ซ่อนอยู่ได้อย่างรวดเร็วและแม่นยำ ไม่ว่าจะเป็นการสแกนหาจุดลมรั่ว (Air leak) ที่ทำให้สูญเสียพลังงาน, ตรวจจับการอาร์คของระบบไฟฟ้า (Electrical arcing) เพื่อความปลอดภัยสูงสุด หรือแม้แต่การดักจับความเสียหายของตลับลูกปืนตั้งแต่ระยะเริ่มต้น (Early bearing fault) ก่อนที่มันจะลุกลามจนกลายเป็นปัญหาใหญ่
