A4900 – Vibrio M

เครื่องมือวัด วิเคราะห์ และเก็บข้อมูลความสั่นสะเทือนของเครื่องจักรสำหรับการบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance)

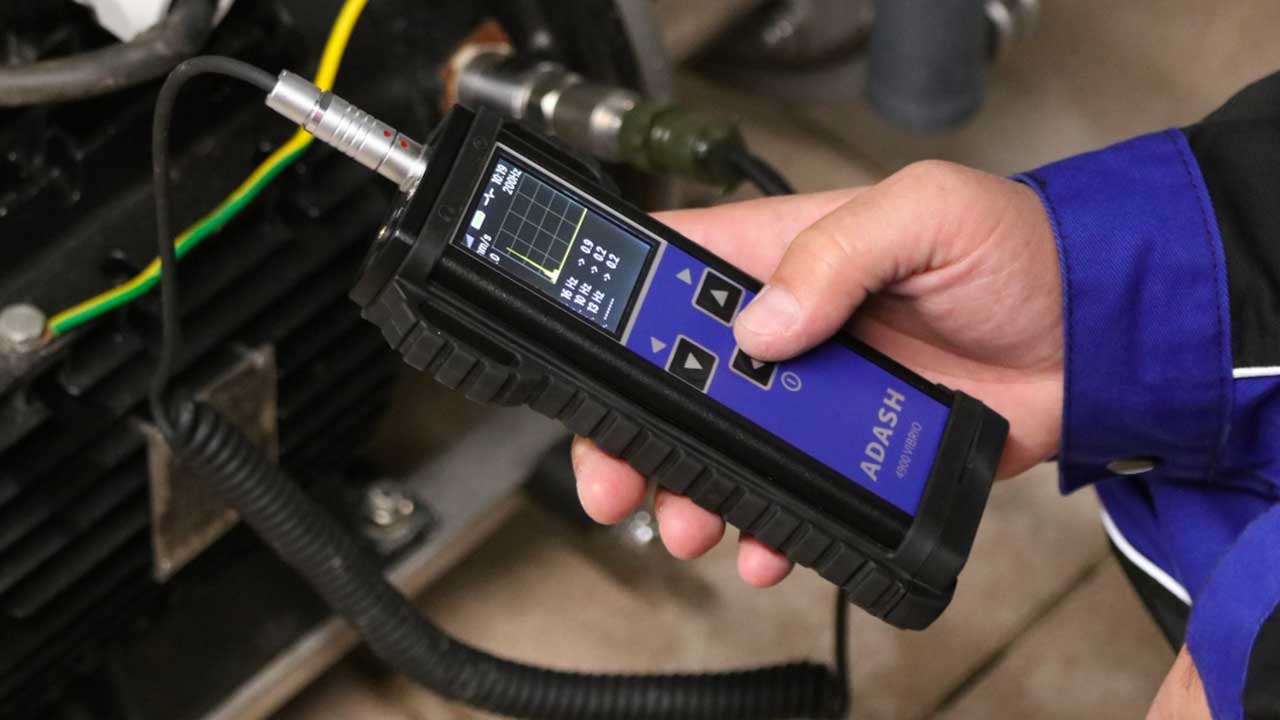

adash-vibrio-onsite

A4900 – Vibrio M

VIBRATIONS ANALYZER

A4900 Vibrio M เป็นเครื่องมือแบบพกพาที่ถูกออกแบบมาเพื่อการตรวจสอบสภาพเครื่องจักรโดยเฉพาะ รวบรวมความสามารถทั้งการวัดค่า การวิเคราะห์ และการเก็บข้อมูลไว้ในเครื่องเดียว

โดดเด่นด้วยการใช้งานที่ง่ายดายแบบ Plug and Play ที่ผู้ใช้สามารถทำการวัดได้ทันทีโดยไม่ต้องตั้งค่าให้ยุ่งยาก

มาพร้อมระบบที่ช่วยวิเคราะห์และระบุสาเหตุความผิดปกติของเครื่องจักรได้โดยอัตโนมัติ

  • OVERALL RMS
  • OVERALL PEAK
  • TEMPERATURE
  • FASIT (Fault Source Identification Tool)

ทั้งยังมี กราฟต่างๆเพื่อการวิเคราะห์อย่างละเอียด

กราฟ FREQUENCY เพื่อการวิเคราะห์ และระบบ ROUTE ที่คุณสามารถเข้าถึงได้ง่ายที่สุด

  • SPECTRUM (FFT, Fast Fourier Transform, 1x 2x 3x … )
  • TIME WAVEFROM
  • FREQUENCY BANDS
  • DISPLACEMENT

adash-vibrio-horizontal

Key Functions (ฟังก์ชันการทำงานหลัก)

adash-vibrio-overallrms

OVERALL RMS:

บอกค่าความสั่นสะเทือน (mm/s) และสภาพแบริ่ง (g) ในรูปแบบแอมพลิจูด (Amplitude Type) RMS

RMS (Root Mean Square) = เป็นค่าเฉลี่ยที่บอก”พลังงานโดยรวม” (Overall Energy) ของความสั่นสะเทือน

หน้านี้จะเป็นหน้าหลักที่มักใช้ในการบอกกันว่าเครื่องจักรมีความสั่น และมีสภาพแบริ่งเป็นอย่างไร ด้วยสีที่เปลี่ยนไปตามความสั่นและความเสียหายที่จับได้ เทียบกับมาตรฐาน ISO10816-3 และ ADASH

adash-vibrio-overall0peak

OVERALL PEAK:

บอกค่าความสั่นสะเทือน (mm/s) และสภาพแบริ่ง (g) ในรูปแบบแอมพลิจูด (Amplitude Type) 0-Peak

0-Peak = ใช้เป็น “สัญญาณเตือนภัยล่วงหน้า” (Early Warning) ของแบริ่ง

adash vibrio fft spectrum

SPECTRUM: (FFT, Fast Fourier Transform, 1x 2x 3x … )

ใช้ในการแยกสาเหตุการสั่นสะเทือน โดยการแยก ความถี่ (Frequency) จาก Time waveform

adash-vibrio-timewaveform

TIME WAVEFROM:

เป็นกราฟที่ใช้ดูแบริ่งว่ามีการกระแทกมากแค่ไหน เจาะลึกการวิเคราะห์ด้วยกราฟรูปคลื่น ช่วยให้มองเห็นทุกแรงกระแทกที่เกิดขึ้น และประเมินความรุนแรงของปัญหาตลับลูกปืนได้

adash-vibrio-frequencyband

FREQUENCY BANDS:

กรองปัญหาอย่างตรงจุด เครื่องจะทำการแบ่งย่านความถี่เพื่อตีกรอบสาเหตุของความสั่นสะเทือน ช่วยให้สามารถประเมินได้ทันทีว่าปัญหาเกิดจากส่วนใด โดยดูจากช่วงความถี่ที่มีปริมาณความสั่นสะเทือนสูง”

adash-vibrio-displacement

DISPLACEMENT:

ในขณะที่ฟังก์ชันอื่นๆ ใช้หน่วยความเร็ว (mm/s) เพื่อดูว่าเครื่องจักรสั่นเร็วแค่ไหน แต่สำหรับเครื่องจักรที่มีรอบการทำงานต่ำ (หมุนช้า) เราจำเป็นต้องใช้ Displacement เพื่อวัด ‘ระยะทาง’ ว่าเครื่องจักรมีการโยกหรือขยับตัวกว้างมากน้อยแค่ไหน

adash-vibrio-temperature

TEMPERATURE:

ด้วยเซนเซอร์วัดอุณหภูมิอินฟราเรด (IR Sensor) ในตัว ทำให้คุณพกเครื่องมือเข้าหน้างานเพียงตัวเดียว ก็สามารถวัดและเก็บข้อมูลทั้งความสั่นสะเทือนและอุณหภูมิได้ครบจบในทันที

adash-vibrio-fasit

FASIT: (Fault Source Identification Tool)
ในยุด AI กำลังบูม adash ก็เป็นหนึ่งในผู้บุกเบิกเอา อัลกอลิทึม มาใช้ในการช่วยประเมินสาเหตุของความสั่นสะเทือนได้ง่ายมากขึ้น ช่วยให้คุณตัดสินใจวางแผนซ่อมบำรุงได้รวดเร็วขึ้น



  • Heavy duty casing with rubber protection bumper
  • LED flashlight
  • Direct measurement from proximity probes (optionally)
  • Unbreakable connector
  • USB-C data transfer
  • 3.5 Jack
  • 3 buttons operatio

adash-dds-screen

การจัดเก็บและบริหารจัดการข้อมูล (Collect & Import)

Vibrio M เมื่อทำงานร่วมกับซอฟต์แวร์ DDS (ซอฟต์แวร์วิเคราะห์ข้อมูลที่เปิดให้ใช้งานฟรี) ทำให้ การบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) และการติดตามสภาพเครื่องจักรง่าย และสมบูรณ์แบบที่สุด

เพียงแค่ใช้เครื่อง Vibrio M ตรวจวัดและเก็บข้อมูลอย่างสม่ำเสมอ จากนั้นนำเข้าข้อมูลไปยังซอฟต์แวร์ DDS Download

  • ติดตามแนวโน้มความสั่นสะเทือน (Follow Vibration Trends): วิเคราะห์ทิศทางและแนวโน้มการเปลี่ยนแปลงของเครื่องจักรในระยะยาวได้อย่างต่อเนื่อง

  • เฝ้าระวังสภาพการทำงานที่แท้จริง (Observe Actual Condition): ประเมินสุขภาพของเครื่องจักรได้อย่างแม่นยำ ช่วยให้สามารถวางแผนการซ่อมบำรุงและหลีกเลี่ยงเหตุขัดข้องที่อาจทำให้ระบบหยุดทำงาน (Downtime) ได้อย่างมีประสิทธิภาพ

adash-vibrio-angled

Technical specifications

Vibrio M specifications

Input:
1 x ICP® powered accelerometer
Input range:
60 g PEAK with standard 100 mV/g sensor
e.g. 600 g PEAK with 10 mV/g sensor (sensitivity is adjustable in the device)
Measurements:
Velocity RMS: 10 – 1 000 Hz [mm/s, ips]
Velocity Peak: 10 – 1 000 Hz [mm/s, ips]
Acceleration RMS: 500 Hz – 16 000 Hz [g]
Acceleration Peak: 500 Hz – 16 000 Hz [g]
Velocity time: 1 – 1 000 Hz [mm/s, ips], 2048 samples
Velocity spectrum: 1 – 1 000 Hz [mm/s, ips], 800 lines
Acceleration time: 1 – 16 000 Hz [g], 2048 samples*
Acceleration spectrum: 1 – 16 000 Hz [g], 800 lines*
Acceleration Demod-Envelope RMS: 500 – 16 000 Hz [g]
Acceleration Demod-Envelope Peak: 500 – 16 000 Hz [g]*
Acceleration Demod-Envelope time: 500 – 16 000 Hz [g], 2048 samples
Acceleration Demod-Envelope spectrum: 500 – 16 000 Hz [g], 800 lines, range 400 Hz*
Displacement RMS: 2 – 100 Hz [µm, mil]
Displacement 0-Peak: 2 – 100 Hz [µm, mil]
Displacement Peak-Peak: 2 – 100 Hz [µm, mil]

* available in DDS software for Vibrio

IR temperature measurement:
From -70˚C to +380˚C (-94˚F to +716˚F)
Other functions:
LED stroboscope (0.17-300 Hz, 10 – 18 000 RPM)
LED torch
Stethoscope for listening machine (bearing) noises
Memory:
4 MB for data:
120960 overall values
or 900 measurements of 800 line spectra
or 2048 sample time signals
Data storing:
Off-Route, Route with DDS software (free download)
Interface:
USB 3.0, 2.0 compatible
Software:
Free version of DDS software (limited database size)
Licensed DDS software
Display:
Colour graphic TFT display 240×320 pixels, sunlight readable
Output:
1 x AC signal 8 Ω / 0,5 W for external headphones
(signal listening)
Power:
rechargeable Li-Ion battery, 16 hours of continuous operation
Temperature:
Operating: -5°C to 55°C
Dimensions:
170 x 85 x 38 mm
Case:
IP54 rating, aluminium heavy duty
Weight:
380 g (without cable, sensor and magnet)
590 g including cable, sensor and magnet
Accessories:
vibration sensor, coiled cable to connect vibration sensor, magnetic base for vibration sensor, headphones with 3.5 mm jack, USB cable, measuring tip for manual pressure on the sensor, transport case, USB flash drive with the manual

Data sheets & manuals

Data sheet (สเปคเครื่องมือ)

Step by step (คู่มือการใช้งาน)
