ฟังก์ชันที่เหนือกว่าของ A4500 VA5 Pro ปลดล็อกขีดจำกัดการทำงานหน้างาน ด้วยฟีเจอร์ระดับท็อปที่ครบครันที่สุด
A4500 – VA5 Pro
VIBRATIONS ANALYZER
เครื่องวิเคราะห์ความสั่นสะเทือน ถ่ายภาพความร้อน และอัลตราซาวนด์ ระดับ Flagship ที่สุดของเครื่องมือวิเคราะห์สุขภาพเครื่องจักรที่รวมเทคโนโลยีการบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) ไว้ในหนึ่งเดียว A4500 VA5 Pro มาพร้อมขีดความสามารถในการประมวลผลสัญญาณความสั่นสะเทือนแบบ 4 ช่องสัญญาณ (4-Channel) พร้อมช่องวัดความเร็วรอบ (Tacho)
Key Functions (ฟังก์ชันการทำงานหลัก)
แอปพลิเคชันการทำงานที่ไร้ขีดจำกัด (MAIN MENU & FEATURES) ตัวเครื่อง A4500 VA5 Pro ขับเคลื่อนด้วยเมนูการทำงานที่รองรับทุกความท้าทายของวิศวกรวิเคราะห์ความสั่นสะเทือน ไม่ว่าจะเป็นแอปพลิเคชันหลักอย่าง Analyzer, Route, Run Up, Recorder, Balancer และ FASIT นอกจากนี้ยังเสริมความสามารถระดับท็อปด้วยโมดูลเฉพาะทาง ได้แก่ MCSA สำหรับเช็กความสมบูรณ์ของโรเตอร์มอเตอร์, ADS สำหรับดูการบิดตัวของโครงสร้าง, โหมด Bump Test, Octave Analysis, โหมดควบคุมการอัดจาระบี (Lubri) และหูฟังฟังเสียงเครื่องจักร (Stethoscope)
ผสานการทำงานร่วมกับฟังก์ชันเสริมด้านภาพและเสียงอย่าง Ultrasound, กล้องถ่ายภาพ (Camera) และกล้องถ่ายภาพความร้อน (Thermal Imaging Camera) พร้อมจัดการข้อมูลผ่าน Picture Gallery ให้คุณจบงานวิเคราะห์และทำรายงานได้อย่างสมบูรณ์แบบ

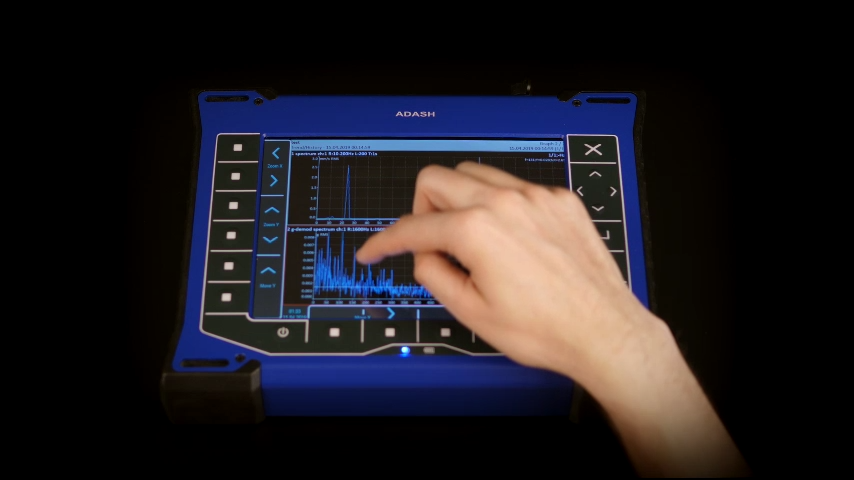

โหมด ANALYZER: ยกระดับการวิเคราะห์เชิงลึก รวดเร็ว และครอบคลุมที่สุด ออกแบบทุกการวิเคราะห์ได้ดั่งใจในระดับผู้เชี่ยวชาญ! โหมด Analyzer บน VA5 Pro รองรับพารามิเตอร์การวัดที่ครอบคลุมที่สุด ไม่ว่าจะเป็นงานรูทีนพื้นฐานหรืองานเฉพาะทางที่ซับซ้อน คุณสามารถตั้งค่าความละเอียด ย่านความถี่ และรูปแบบการแสดงผลได้เองทั้งหมด
และด้วยพลังของระบบ 4-Channel เครื่องจะทำการประมวลผลและเก็บข้อมูลทุกเงื่อนไขที่คุณตั้งไว้ “พร้อมกันในคลิกเดียว” ช่วยให้คุณประหยัดเวลาหน้างานได้อย่างมหาศาล พร้อมได้ข้อมูลที่สัมพันธ์กันอย่างแม่นยำเพื่อการตัดสินใจที่เฉียบขาด
โหมด BALANCER: จบปัญหาเครื่องจักรสั่น ไม่ได้ศูนย์ ได้โดยตรงที่หน้างาน เปลี่ยนงานถ่วงสมดุลที่ซับซ้อนให้เป็นเรื่องง่ายและชัดเจนยิ่งขึ้นบนหน้าจอขนาดใหญ่ของ VA5 Pro! ไม่ต้องเสียเวลาถอดรื้อชิ้นส่วนส่งซ่อมภายนอก เพราะโหมด Balancer ให้คุณทำบาลานซ์แบบ 1 และ 2 ระนาบ (Single/Dual Plane) ได้ทันที
ระบบจะช่วยคำนวณน้ำหนักและบอกตำแหน่งมุมองศาการถ่วงที่แม่นยำ รองรับตั้งแต่พัดลมขนาดใหญ่ โบลเวอร์ ไปจนถึงสปินเดิลรอบสูง ช่วยลด Downtime และนำเครื่องจักรกลับมาเดินสายการผลิตต่อได้อย่างรวดเร็ว
โหมด RECORDER: จำลองเครื่องจักรไว้บน PC วิเคราะห์ซ้ำได้ไม่จำกัด ไม่มีคำว่าพลาด! ฟังก์ชันไม้ตายที่จะเปลี่ยนวิธีการทำงานหน้างานไปตลอดกาล! ไม่ต้องกังวลเรื่องการตั้งค่า Fmax หรือ Resolution พลาดอีกต่อไป ด้วยโหมด Recorder บน VA5 Pro คุณสามารถบันทึกสัญญาณความสั่นสะเทือนดิบ (Raw Signal) พร้อมกันถึง 4 จุดเก็บไว้ในเครื่อง
เมื่อกลับถึงออฟฟิศ คุณสามารถนำข้อมูลทั้งหมดมาเปิดเล่นซ้ำ (Play) และปรับเปลี่ยนเงื่อนไขการวิเคราะห์ใหม่ได้ดั่งใจ ไม่ว่าจะเจาะลึกความถี่เฉพาะจุด หรือดูความสัมพันธ์ของ Phase ก็ทำได้อย่างอิสระ ประหยัดเวลาหน้างาน และรับประกันความถูกต้องของการวินิจฉัยปัญหาแบบ 100%

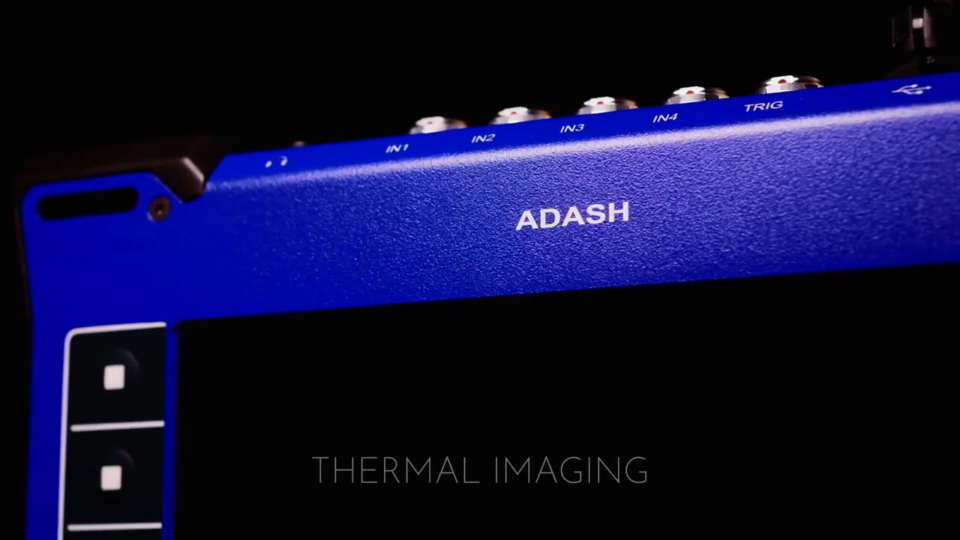

โหมด IR CAMERA: เปิดมุมมองใหม่ของการซ่อมบำรุง มองเห็นทุกปัญหาที่ซ่อนอยู่ ไม่ต้องพกกล้องเทอร์โมสแกนแยกอีกต่อไป! VA5 Pro มอบ “สัมผัสพิเศษ” ให้คุณมองเห็นความร้อนที่ผิดปกติของเครื่องจักรได้ทันทีผ่านหน้าจอสัมผัสขนาดใหญ่ ช่วยให้คุณสแกนหาตลับลูกปืนที่ร้อนจัดจากการขาดการหล่อลื่น, ค้นหาขั้วต่อไฟฟ้าที่หลวมก่อนเกิดเหตุลัดวงจร ไปจนถึงการเช็กไลน์ท่อตันใน Heat Exchanger ได้อย่างรวดเร็ว
ผสานข้อมูลภาพถ่ายความร้อนเข้ากับกราฟความสั่นสะเทือน เพื่อให้คุณฟันธงสาเหตุของปัญหา (Root Cause) ได้อย่างเฉียบขาดและแม่นยำที่สุดในเครื่องเดียว
โหมด FASIT: ผู้เชี่ยวชาญส่วนตัวที่ช่วยฟันธงปัญหาได้ทันทีบนหน้าจอ เปลี่ยนกราฟความสั่นสะเทือนที่ซับซ้อนให้เป็นคำตอบที่ชัดเจน! ด้วยระบบประมวลผลอัจฉริยะ FASIT บนเครื่อง VA5 Pro เครื่องจะทำการสแกนและชี้เป้า 4 ปัญหาหลัก (Unbalance, Misalignment, Looseness, Bearing faults) ให้คุณโดยอัตโนมัติ
ผลลัพธ์จะถูกแสดงเป็นแถบสีระดับความรุนแรงบนหน้าจอสีขนาดใหญ่ที่อ่านง่ายสุดๆ ช่วยให้ทีมซ่อมบำรุงตัดสินใจวางแผนแก้ไขปัญหาหน้างานได้อย่างเฉียบขาดและรวดเร็ว โดยไม่ต้องรอวิศวกรระดับสูงมานั่งวิเคราะห์กราฟทีละจุด
โหมด ROUTE: จัดการแผนการวัดอย่างมืออาชีพ เก็บข้อมูลรูทีนได้รวดเร็วแบบไร้รอยต่อ เปลี่ยนงานเก็บข้อมูลประจำวันที่ซับซ้อนให้เป็นเรื่องง่ายและรวดเร็วที่สุด! เพียงคุณสร้างแผนผังเส้นทางและจุดที่ต้องตรวจสอบบนซอฟต์แวร์ DDS แล้วส่งข้อมูลเข้า VA5 Pro เครื่องจะทำหน้าที่นำทางคุณไปตามลำดับจุดวัดอย่างแม่นยำ
ด้วยหน้าจอสัมผัสขนาดใหญ่ของ VA5 Pro ช่วยให้การดูรายชื่อเครื่องจักรและสถานะการวัดหน้างานทำได้ชัดเจนเต็มตา ลดข้อผิดพลาดหรือการวัดตกหล่น เมื่อเสร็จงานเพียงซิงก์ข้อมูลกลับเข้า PC คุณก็พร้อมดูเทรนด์แนวโน้มความผิดปกติ (Trends) เพื่อวางแผนบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) ได้ทันที
โหมด MCSA: เจาะลึกสุขภาพมอเตอร์ไฟฟ้าขั้นสุด ในระดับที่การวัดสั่นสะเทือนทั่วไปเข้าไม่ถึง! ขยายขีดจำกัดการทำงานของคุณให้เหนือกว่าใคร ด้วยเทคโนโลยีวิเคราะห์ลายเซ็นกระแสไฟฟ้า (MCSA) ที่ติดตั้งมาใน VA5 Pro! โหมดนี้จะช่วยให้คุณมองทะลุเข้าไปถึงต้นตอปัญหาภายในมอเตอร์ไฟฟ้า ซึ่งบางครั้งไม่สามารถแสดงออกผ่านค่าความสั่นสะเทือนได้
ช่วยให้คุณดักจับปัญหาใหญ่อย่าง “โรเตอร์บาร์หัก”, “ขดลวดสเตเตอร์ลัดวงจร” หรือ “ช่องว่างอากาศเยื้องศูนย์” ได้อย่างรวดเร็วก่อนที่มอเตอร์จะไหม้หรือพังเสียหายเฉียบพลัน นี่คือไพ่ตายที่วิศวกรสาย Reliability ทุกโรงงานต้องมี!
โหมด OCTAVE ANALYSIS: เจาะลึกทุกปัญหาเสียงรบกวน เปลี่ยนคลื่นเสียงเป็นข้อมูลที่มองเห็นได้ ขยายขีดความสามารถในการวิเคราะห์ปัญหาเครื่องจักรให้ครอบคลุมถึงมิติด้านเสียง! ด้วยโหมด Octave Analysis บน VA5 Pro เพียงต่อไมโครโฟน ICP คุณก็พร้อมรับมือกับปัญหาเสียงดังผิดปกติหรือเสียงหอน (Acoustic Noise) ของเครื่องจักรได้ทันที
ระบบสามารถแยกแยะย่านความถี่เสียงออกมาเป็นกราฟ Octave Spectrum ที่ดูง่าย พร้อมรองรับการซูมเจาะลึกความละเอียดได้ถึงระดับ 1/24 ช่วยให้คุณฟันธงได้ว่า เสียงรบกวนนั้นมาจากความถี่ของชิ้นส่วนใด และสามารถจัดการกับปัญหาด้านความปลอดภัยของสภาพแวดล้อมการทำงานได้อย่างตรงจุด

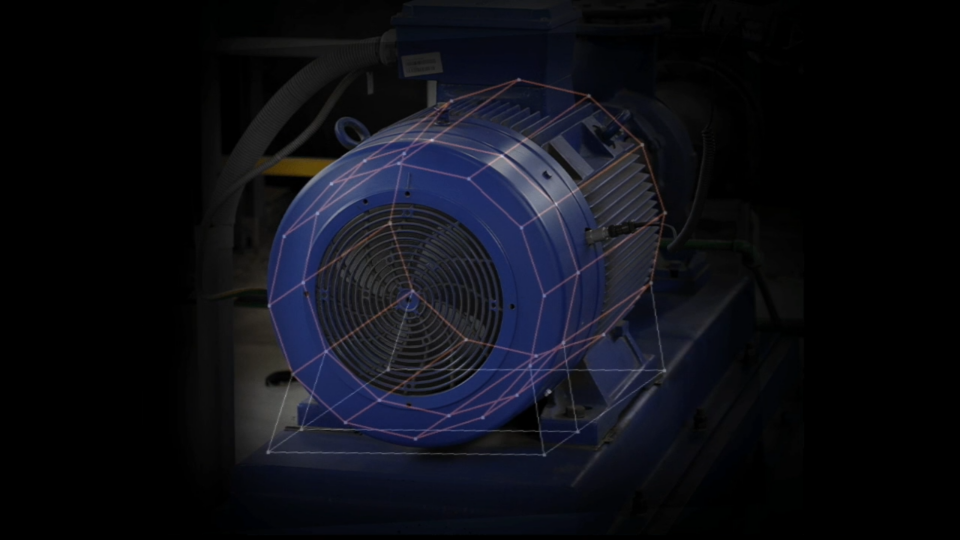

โหมด ADS: มองเห็นพฤติกรรมการสั่นที่ซ่อนอยู่ ด้วยแอนิเมชันบนหน้าจอทันที! เปลี่ยนกราฟตัวเลขที่ซับซ้อนให้กลายเป็น “ภาพที่ทุกคนเข้าใจตรงกัน” ยกระดับการวิเคราะห์ปัญหาโครงสร้างไปอีกขั้นด้วยโหมด ADS! ระบบจะแปลงข้อมูลความสั่นสะเทือนให้เป็นภาพเคลื่อนไหวของเครื่องจักรขณะทำงานจริง
โดยเครื่องจะทำการขยายระยะการสั่น (Amplitude) และสโลว์ดาวน์ความเร็วลง จนคุณสามารถมองเห็นพฤติกรรมการบิดตัว การโยก หรือการหลวมของแท่นฐานได้อย่างชัดเจนด้วยตาเปล่า และที่ล้ำหน้าที่สุดคือ… คุณสามารถดูแอนิเมชัน ODS ทั้งหมดนี้ได้ “บนหน้าจอเครื่อง VA5 Pro ที่หน้างานทันที!” ไม่ต้องเสียเวลาย้ายข้อมูลไปทำแอนิเมชันบน PC อีกต่อไป!
โหมด ULTRASOUND: “หูทิพย์” ดักจับปัญหาระยะเริ่มต้น เติมเต็มความสมบูรณ์แบบในเครื่องเดียว VA5 Pro ไม่ได้มีแค่ขุมพลังการวัดความสั่นสะเทือนและภาพถ่ายความร้อน แต่ยังมอบความสามารถในการดักจับ “ภัยเงียบ” ให้คุณด้วยโหมด Ultrasound!
ช่วยให้คุณค้นหาความผิดปกติได้เร็วกว่าที่เคย ไม่ว่าจะเป็นการสแกนหาลมรั่วที่ทำให้โรงงานสูญเสียค่าไฟ, การฟังเสียงสปาร์คในตู้คอนโทรล (Electrical arcing) ไปจนถึงการดักจับความเสียหายของตลับลูกปืนตั้งแต่ระยะแรกสุด (Stage 1) ก่อนที่มันจะลุกลามจนเครื่องจักรสั่น ทั้งหมดนี้จบได้ในเครื่องเดียว ช่วยเซฟทั้งเวลาและงบประมาณในการซื้อเครื่องมือเฉพาะทางแยกชิ้น!
โหมด RUN UP: จับทุกพฤติกรรมช่วงสตาร์ทเครื่องแบบอัตโนมัติ แม่นยำทุกความเร็วรอบ จังหวะสตาร์ทและหยุดเครื่องคือช่วงเวลาที่เครื่องจักรเปิดเผยความอ่อนแอออกมามากที่สุด! โหมด Run Up บน VA5 Pro ให้คุณตั้งค่าการวิเคราะห์ได้อย่างอิสระเหมือนโหมด Analyzer แต่เพิ่มความเหนือชั้นด้วยระบบ “ทริกเกอร์บันทึกข้อมูลอัตโนมัติ”
คุณไม่จำเป็นต้องกะจังหวะกดบันทึกเองให้พลาดข้อมูลสำคัญ เพียงตั้งเงื่อนไขให้เครื่องเก็บข้อมูลตามการเปลี่ยนแปลงของความเร็วรอบ (RPM) หรือตามเวลา ระบบจะทำงานเก็บข้อมูลให้โดยอัตโนมัติ ผสานกับความสามารถแบบ 4 ช่องสัญญาณ คุณจะได้ข้อมูลที่สมบูรณ์แบบที่สุดสำหรับนำไปวิเคราะห์หาโครงสร้างที่อ่อนแอหรือปัญหา Resonance ได้อย่างเฉียบขาด!
โหมด LUBRI: บอกลาการกะเกณฑ์ด้วยความรู้สึก อัดจาระบีได้แม่นยำที่สุด! ยุติปัญหาตลับลูกปืนแตกเพราะอัดจาระบีล้น! โหมด Lubri บน VA5 Pro คือผู้ช่วยอัจฉริยะที่จะทำให้งานหล่อลื่นของทีมช่างแม่นยำราวกับจับวาง ระบบจะทำหน้าที่ “ฟังและตรวจวัด” สถานะของตลับลูกปืนแบบเรียลไทม์ในขณะที่คุณกำลังอัดจาระบี
หน้าจอจะแสดงผลและส่งสัญญาณแจ้งเตือนคุณทันทีที่ปริมาณสารหล่อลื่นเข้าไปเคลือบถึงจุดที่ “สมบูรณ์แบบที่สุด” (Optimal) ช่วยให้ทีมงานมั่นใจได้ว่าเครื่องจักรได้รับการดูแลอย่างถูกต้อง ป้องกันปัญหาความร้อนสะสมจากการอัดจาระบีเกินพอดี และลดการสูญเสียจาระบีโดยเปล่าประโยชน์
โหมด STETHOSCOPE: บอกลาวิธีฟังเสียงด้วยไขควง ยกระดับสู่หูฟังอิเล็กทรอนิกส์ 4 ทิศทาง! หมดยุคของการเอาไขควงแนบหูเพื่อฟังเสียงลูกปืน! เปลี่ยนมาใช้วิธีที่ปลอดภัยและชัดเจนกว่าด้วยโหมด Stethoscope บน VA5 Pro เพียงติดเซนเซอร์ไว้ที่เสื้อลูกปืน คุณก็จะได้ยินเสียงการทำงานทุกจังหวะอย่างทะลุปรุโปร่งผ่านหูฟัง
และด้วยความเหนือชั้นของระบบ 4-Channel คุณสามารถติดเซนเซอร์พร้อมกันได้ถึง 4 จุด แล้วกดสลับช่องสัญญาณบนหน้าจอเพื่อเปรียบเทียบเสียงลูกปืนแต่ละตำแหน่งได้ทันที! พร้อมปรับระดับเสียงให้ชัดเจนสู้กับเสียงรบกวนในโรงงานได้อย่างสบายๆ
โหมด BUMP TEST: ค้นหาความถี่ธรรมชาติของโครงสร้างง่ายๆ แค่ “ติดเซนเซอร์แล้วเคาะ” จบปัญหาความยุ่งยากในการหาค่า Resonance ของโครงสร้าง! โหมด Bump Test บน VA5 Pro ออกแบบมาให้ชาญฉลาดและใช้งานง่ายที่สุดโดยที่คุณ “ไม่ต้องตั้งค่าใดๆ ทั้งสิ้น” (Zero Setup)
ลืมการตั้งค่า Trigger หรือ Window ที่ซับซ้อนไปได้เลย เพียงแค่ติดเซนเซอร์ลงบนโครงสร้าง แล้วใช้ค้อนเคาะ ขุมพลังของเครื่องจะจับสัญญาณและคำนวณหาความถี่ธรรมชาติออกมาเป็นกราฟบนหน้าจอให้คุณทันที รวดเร็ว แม่นยำ และพร้อมให้คุณนำข้อมูลไปใช้ออกแบบวิธีแก้ปัญหาโครงสร้างสั่นได้อย่างมั่นใจ!
โหมด CAMERA: แชะภาพปัญหาหน้างาน พร้อมส่งต่อและสั่งการได้ทันที! ช่วยให้การทำรายงานของคุณง่ายและเห็นภาพชัดเจนที่สุด! หากคุณเดินเก็บข้อมูลแล้วพบรอยน้ำมันรั่วไหล นอตหลวม หรือสภาพแวดล้อมที่ไม่ปลอดภัย คุณไม่จำเป็นต้องหยิบสมาร์ตโฟนหรือกล้องแยกขึ้นมาถ่ายให้ยุ่งยาก เพียงใช้ VA5 Pro กดถ่ายภาพความผิดปกติเหล่านั้นเก็บไว้ได้ทันที
ภาพถ่ายหน้างานจริงจะถูกจับคู่กับข้อมูลความสั่นสะเทือน ช่วยให้คุณนำไปทำรายงานส่งต่อให้ทีมงานที่รับผิดชอบเข้าไปแก้ไขปัญหา (Further action) ได้อย่างรวดเร็ว ถูกจุด และไม่พลาดทุกรายละเอียดสำคัญ!
โหมด PICTURE GALLERY: ศูนย์รวมทุกหลักฐานหน้างาน จัดการง่าย จบงานเอกสารไว! จัดการทุกภาพถ่ายของคุณให้เป็นระเบียบในที่เดียว! ไม่ว่าคุณจะแชะภาพรอยน้ำมันรั่วด้วยกล้องปกติ สแกนหาความร้อนสะสมด้วยกล้องเทอร์โมสแกน หรือกดแคปหน้าจอกราฟความสั่นสะเทือนที่สำคัญ ระบบ Gallery จะทำหน้าที่รวบรวมไฟล์ทั้งหมดของคุณไว้ด้วยกัน
บอกลาความวุ่นวายในการค้นหาไฟล์ภาพ เพราะเครื่องมือนี้จะช่วยให้คุณเรียกดูข้อมูลย้อนหลัง จัดการโฟลเดอร์ และดึงภาพไปทำรายงาน (Report) ส่งผู้บริหารได้อย่างราบรื่นและเป็นมืออาชีพที่สุด!
การจัดเก็บและบริหารจัดการข้อมูล (Collect & Import)
VA5 Pro เมื่อทำงานร่วมกับซอฟต์แวร์ DDS พร้อม Hardlock (ซอฟต์แวร์วิเคราะห์ข้อมูล) ทำให้ การบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) และการติดตามสภาพเครื่องจักรง่าย และสมบูรณ์แบบที่สุด
เพียงแค่ใช้เครื่อง VA5 Pro ตรวจวัดและเก็บข้อมูลอย่างสม่ำเสมอ จากนั้นนำเข้าข้อมูลไปยังซอฟต์แวร์ DDS Download
Technical specifications
VA5 Pro specifications
Data sheets & manuals
Step by step (คู่มือการใช้งาน)
