Description

ADASH A4900 Vibrio M: เครื่องวัด วิเคราะห์ และเก็บข้อมูลความสั่นสะเทือนในเครื่องเดียว จุดเริ่มต้นของการบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) จากการเฝ้าระวังติดตามสภาพเครื่องจักร

จุดเด่นและระบบอัจฉริยะ (Expert System)

• ระบบตรวจจับความผิดปกติอัตโนมัติ: ค้นหาปัญหาของเครื่องจักรได้ด้วยตัวเอง
• Plug and Play: ใช้งานง่าย ไม่ต้องยุ่งยากกับการตั้งค่า เพียงแค่เสียบสายก็พร้อมวัดค่าได้ทันที

รูปแบบการวัดค่า (Vibrio M Measurements)

ระบบได้ตั้งค่ามาตรฐานสำหรับการวัดค่าต่างๆ ไว้ให้ล่วงหน้า ได้แก่:

• การวัดค่ารวม (Overall Values – Peak): วัดความเร็ว (Velocity) เพื่อดูความสั่นสะเทือนของเครื่องจักรทั้งตัว และวัดความเร่ง (Acceleration) เพื่อดูความสั่นสะเทือนของตลับลูกปืน (Bearing) พร้อมระบบตรวจจับความเร็วรอบอัตโนมัติ
• สเปกตรัม (Spectrum): การวิเคราะห์ FFT ของความสั่นสะเทือน พร้อมระบบตรวจจับจุดสูงสุด (Peak) 3 ค่าแรก
• สัญญาณเวลา (Time Signal): ดูรูปคลื่นเวลาเพื่อสังเกตแรงกระแทกของตลับลูกปืน และมีระบบ Demodulation (ค่า Envelope)
• ย่านความถี่ (Frequency Bands): วัดค่า RMS รวม และค่า Peak ของระยะการกระจัด (Displacement) ของความสั่นสะเทือน
• อุณหภูมิ (Temperature): วัดอุณหภูมิแบบไร้สัมผัส (หน่วยเป็นองศาเซลเซียสและฟาเรนไฮต์)

ระบบ FASIT (Fault Source Identification Tool)

เครื่องสามารถวิเคราะห์และตรวจจับสาเหตุของปัญหาได้อัตโนมัติ ดังนี้:

• ความไม่สมดุล (Unbalance)
• ความหลวม (Looseness)
• การเยื้องศูนย์ (Misalignment)
• สภาพของตลับลูกปืน (Bearing condition)



การทำงานร่วมกับซอฟต์แวร์ DDS (ฟรี)

เครื่อง Vibrio M คือจุดเริ่มต้นที่ง่ายที่สุดสำหรับโปรแกรมการบำรุงรักษาเชิงคาดการณ์ของคุณ คุณสามารถเก็บข้อมูลด้วยเครื่องอย่างสม่ำเสมอ แล้วนำเข้าข้อมูล (Import) สู่ซอฟต์แวร์ DDS ฟรี เพื่อติดตามแนวโน้ม (Trend) และประเมินสภาพที่แท้จริงของเครื่องจักร

แข็งแรง ทนทาน พร้อมลุยงานอุตสาหกรรม (Universal and Tough)

• ตัวเครื่องแบบ Heavy duty หุ้มยางกันกระแทก
• มีไฟฉาย LED ในตัว
• รองรับการวัดค่าโดยตรงจาก Proximity probes (อุปกรณ์เสริม)
• ขั้วต่อ (Connector) แข็งแรงทนทาน ไม่หักพังง่าย
• ถ่ายโอนข้อมูลผ่าน USB-C
• ช่องเสียบหูฟัง 3.5 มม.
• ใช้งานง่ายผ่านปุ่มกดเพียง 3 ปุ่ม

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

• อินพุต (Input): 1 x ICP® powered accelerometer
• ช่วงอินพุต (Input range): 60 g PEAK (เมื่อใช้เซนเซอร์มาตรฐาน 100 mV/g) หรือ 600 g PEAK (เมื่อใช้เซนเซอร์ 10 mV/g) สามารถปรับตั้งค่าความไวได้ที่ตัวเครื่อง
• พารามิเตอร์การวัด (Measurements):

ความเร็ว (Velocity) RMS / Peak: 10 – 1,000 Hz [mm/s, ips]

ความเร่ง (Acceleration) RMS / Peak: 500 Hz – 16,000 Hz [g]

Velocity time / spectrum: 1 – 1,000 Hz, 2048 samples / 800 lines

Acceleration time / spectrum: 1 – 16,000 Hz, 2048 samples / 800 lines*

Acceleration Demod-Envelope (RMS, Peak, Time, Spectrum): 500 – 16,000 Hz

ระยะการกระจัด (Displacement) RMS / 0-Peak / Peak-Peak: 2 – 100 Hz [µm, mil] (ดูได้ในซอฟต์แวร์ DDS)

• การวัดอุณหภูมิ IR: ตั้งแต่ -70°C ถึง +380°C
• ฟังก์ชันเสริม: ไฟแฟลชสโตรโบสโคป (Stroboscope), ไฟฉาย LED, หูฟังสำหรับฟังเสียงตลับลูกปืน
• หน่วยความจำ (Memory): 4 MB (เก็บค่า Overall ได้ 120,960 ค่า หรือ สเปกตรัม 800-line 900 ค่า หรือ Time signals 2048-sample)
• หน้าจอ (Display): จอสี TFT กราฟิก 240×320 พิกเซล อ่านได้ชัดเจนแม้อยู่กลางแดด
• แบตเตอรี่ (Power): Li-Ion แบบชาร์จได้ ใช้งานต่อเนื่องได้ยาวนาน 16 ชั่วโมง
• อุณหภูมิใช้งาน: -5°C ถึง 55°C
• ขนาด / น้ำหนัก: 170 x 85 x 38 มม. / เครื่องเปล่า 380 กรัม (ถ้ารวมสาย เซนเซอร์ และแม่เหล็กหนัก 590 กรัม)

อุปกรณ์เสริมที่มาพร้อมเครื่อง (Accessories): เซนเซอร์วัดความสั่นสะเทือน, สายเคเบิลแบบขดสำหรับต่อเซนเซอร์, ฐานแม่เหล็กสำหรับเซนเซอร์, หูฟังพร้อมแจ็ค 3.5 มม., สาย USB, หัววัดสำหรับกดด้วยมือ (Measuring tip), กระเป๋าพกพา และแฟลชไดร์ฟ USB ที่มีคู่มือการใช้งาน



———————————————————————————————————————————————————————–

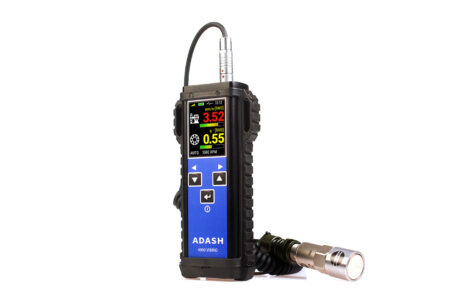

ADASH A4900 Vibrio M is Vibration Meter, Analyzer and Data Collector in One

Predictive Maintenance based on condition monitoring starts here.

Expert System of ADASH A4900 Vibrio

• automatic machine fault detection

ADASHA 4900 Vibrio Plug and Play

• don’t bother with settings, just measure



VIBRIO M MEASUREMENTS

All predefined of A4900 Vibrio

• Velocity for whole machine body vibrations
• Acceleration for bearing vibrations
• Automatic speed detection

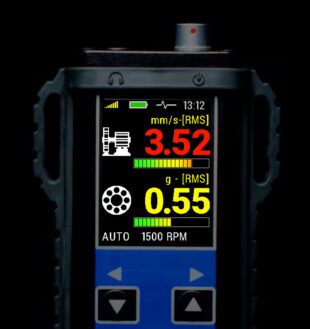

OVERALL VALUES – PEAK

• Velocity for whole machine body vibrations
• Acceleration for bearing vibrations

SPECTRUM

• FFT analysis of vibrations 3 max peaks detection

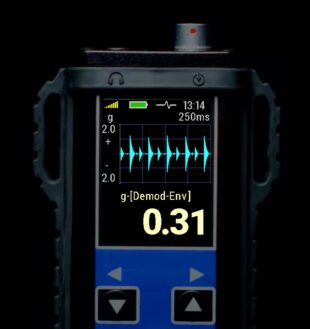

TIME SIGNEL

• Time waveform for a bearing shocks observation
• Demodulation – Envelope value

FREQUENCY BANDS

• Overall RMS and Peak measurement of vibration displacement

TEMPERATURE

• Contactless temperature measurement in Celsius and Fahrenheit degrees

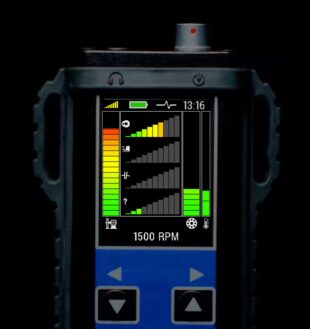

FASIT (FAULT SUORCE IDENTIFICATION TOOL)

• Automatic detection of:
• Unbalance
• Looseness
• Misalignment
• Bearing condition
• VIBRIO M + free DDS SOFTWARE
• Free trending and data analysis software

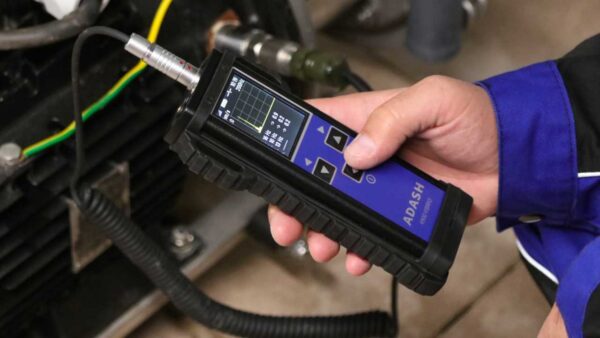

Collect & Import

Vibrio M along with free DDS software is the easiest start of your predictive maintenance program based on machinery condition.

Collect the data with Vibrio M regularly and import them into DDS software. Follow vibration trends and observe the actual condition of your machines.

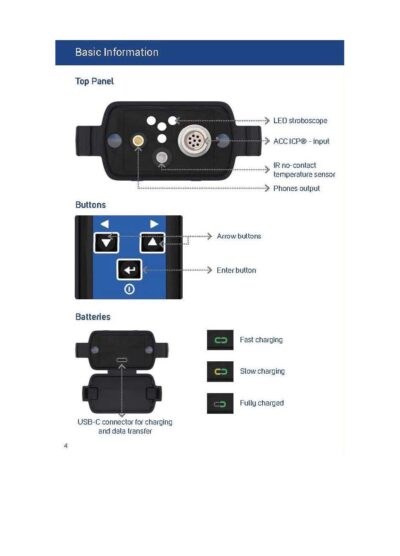

UNIVERSAL AND TOUGH

Ready for industry

• Heavy duty casing with rubber protection bumper

• LED flashlight

• Direct measurement from proximity probes (optionally)

• Unbreakable connector

• USB-C data transfer

• 3.5 Jack

• 3 buttons operation

ADASHA 4900 Vibrio M Technical specifications

Input:

• 1 x ICP® powered accelerometer

Input range:

• 60 g PEAK with standard 100 mV/g sensor e.g. 600 g PEAK with 10 mV/g sensor (sensitivity is adjustable in the device)

Measurements:

• Velocity RMS: 10 – 1 000 Hz [mm/s, ips]
• Velocity Peak: 10 – 1 000 Hz [mm/s, ips]
• Acceleration RMS: 500 Hz – 16 000 Hz [g]
• Acceleration Peak: 500 Hz – 16 000 Hz [g]
• Velocity time: 1 – 1 000 Hz [mm/s, ips], 2048 samples
• Velocity spectrum: 1 – 1 000 Hz [mm/s, ips], 800 lines
• Acceleration time: 1 – 16 000 Hz [g], 2048 samples*
• Acceleration spectrum: 1 – 16 000 Hz [g], 800 lines*
• Acceleration Demod-Envelope RMS: 500 – 16 000 Hz [g]
• Acceleration Demod-Envelope Peak: 500 – 16 000 Hz [g]*
• Acceleration Demod-Envelope time: 500 – 16 000 Hz [g], 2048 samples
• Acceleration Demod-Envelope spectrum: 500 – 16 000 Hz [g], 800 lines, range 400 Hz*
• Displacement RMS: 2 – 100 Hz [µm, mil]
• Displacement 0-Peak: 2 – 100 Hz [µm, mil]
• Displacement Peak-Peak: 2 – 100 Hz [µm, mil]* available in DDS software for Vibrio

IR temperature measurement:

• From -70˚C to +380˚C (-94˚F to +716˚F)

Other functions:

• LED stroboscope (0.17-300 Hz, 10 – 18 000 RPM)
• LED torch
• Stethoscope for listening machine (bearing) noises

Memory:

• 4 MB for data:
• 120960 overall values
• or 900 measurements of 800 line spectra
• or 2048 sample time signals

Data storing:

• Off-Route Route with DDS software (free download)

Interface:

• USB 3.0, 2.0 compatible

Software:

• Free version of DDS software (limited database size)

Display:

• Colour graphic TFT display 240×320 pixels, sunlight readable

Output:

• 1 x AC signal 8 Ω / 0,5 W for external headphones
  (signal listening)

Power:

• rechargeable Li-Ion battery, 16 hours of continuous operation

Temperature:

• Operating: -5°C to 55°C

Dimensions:

• 170 x 85 x 38 mm

Weight:

• 380 g (without cable, sensor and magnet)
• 590 g including cable, sensor and magnet

A4900 Vibrio Accessories:

vibration sensor, coiled cable to connect vibration sensor, magnetic base for vibration sensor, headphones with 3.5 mm jack, USB cable, measuring tip for manual pressure on the sensor, transport case, USB flash drive with the manual
